小型热压机

小型热压机

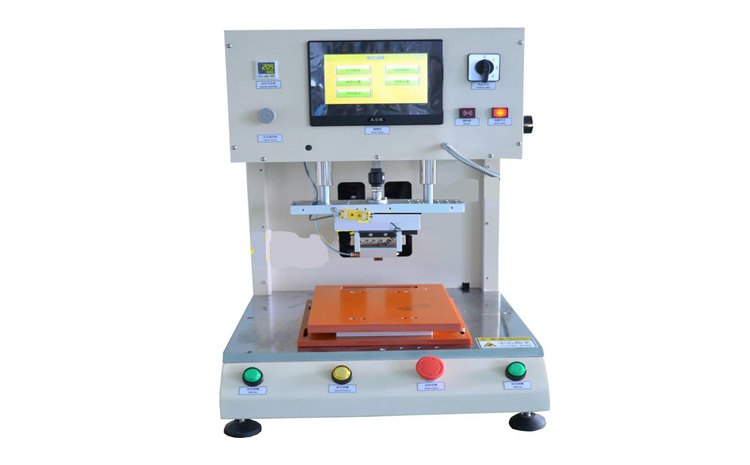

  实验室热压机(上下恒温热压机)实验室小型热压机操作面板:PLC编程系统控制,液晶触摸屏显示;所需压力,温度,时间,保压,卸压等条件分别设定,一键式开启,自动完成程序指令,即可出模.系统内设自动与手动两用可转换操作系统,以作操作过程中备用系统

  适用范围:本系列气压热压机各种PP,PVC,PE EVA材质.以及一些需要加热成型的产品通过热压后成型.是广大电子行业,塑胶行业的常用小型热压设备.

  实验室热压机产品特点

  1) 上下双恒温加热方式,平台固定式上下料;

  2) K型热电偶,恒温温控系统,确保生产品质;

  3) 压接气缸行程可调,压接时间精确控制;

  4) 整机体积小巧,使用简便;

  5) 双按钮启动开关、急停保护装置,保证生产安全。

  6) 产品用途适用于各种Pitch大于0.5mm以上的斑马纸与PCB、LCD的压接以及各种塑胶柱的热熔和实验室热压实验等。

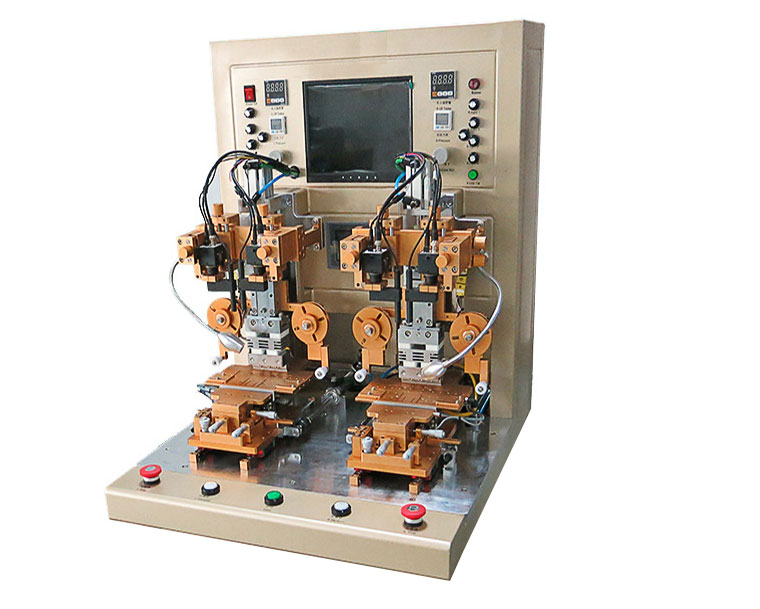

小型热压机产品结构解析
小型热压机产品结构解析

  7) 操作方式:自动/手动 两用 备用 操作面板,以防紧急故障时使用

  8) 加热方式:电加热,温控范围:≤300℃.

  9) 温控精度:+2℃;微电脑控制,性能稳定,控温精准. (每块面板独立显示温度数值)

  10) 热 压 板:300×300 (mm);采用高强度铝合金加热板.硬度高,闭合平行度精度好,导热快,冷却快;耐受强力久压不易变形.

  12)闭合精度:≤0.20 mm,闭合速率:5mm/min,压制过程中可由需要改变.压板间距:150 mm

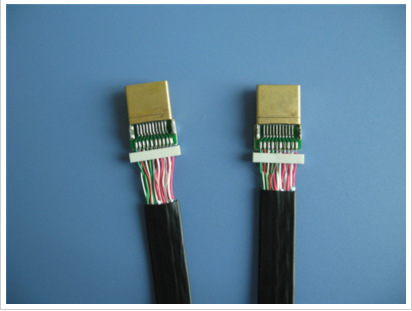

热压焊机应用产品加工
热压焊机应用产品加工

  逆变式热压焊机的特点:

  l 直流输出。焊接电流为脉动直流(且波纹度小),无交流过零不连续加热工件的缺点,热量集中,提高了焊接热效率,对有色金属材料和一些难焊材料的焊接特别适合,焊接过程稳定、焊接质量显著提高。同时,电极寿命获得延长。

  l 由微控制器(MCU)控制,具有温度监控功能。

  l 逆变桥采用软开关技术,减小开关损耗,减小电磁干扰。

  l 具有温度失常、监控值超限、网压超限、过热等故障诊断与报警功能。

  l 逆变桥电流失常自动关断,增强系统保护。

  l 两段加热设定,带温度缓升缓降功能,时间宽范围设定(0-250ms),适用复杂焊接过程需要。

  l 20组参数储存,方便多种焊接品种使用。

  l 240x128 LCD显示,同时显示多种内容。

  l 较强的外部通讯功能:焊接结束、故障、计数信号、RS-232数据通讯口,便于自动焊使用。

  l 数据存储采用EEPROM,无电池寿命问题。

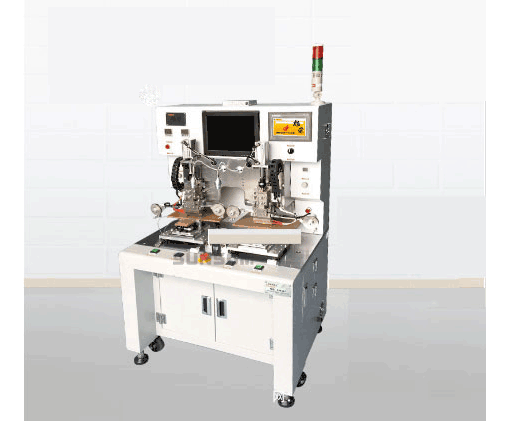

逆变式热压焊机
逆变式热压焊机

  热压焊机的特点

  响应速度快。由于采用了较高的逆变频率(4kHz),通电时间控制周期为0.25ms,比通常交流焊机的20ms提高80倍,控制精度明显提高。与电容储能焊机相比,无需充放电,可控性明显增强,特别适合于精密件的焊接和高质量、高精度、高速度焊接。

  l 采用先进的段控控温系統,可灵活设置各段加温状态. 对温度、时间等参数能高精度地加以控制。

  l 升温迅速稳定,局部瞬时加热方式能良好地抑制对周围元器件的热影响。

  l 显示各阶段的温度。

  l 热电偶的闭环在线反馈控制提高温控的精确度 。

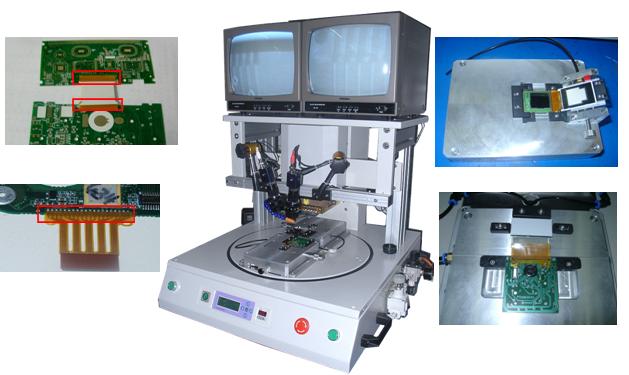

热压焊机

  小型热压机技术参数

  1) 电源:AC220V±10%, 50Hz, 500W

  2) 工作环境:10-60℃, 40% ~ 95%

  3) 工作气压:0.5 ~ 0.7Mpa(气缸工作气压值)

  4) 焊接压力:5 ~ 48Kgf(可根据要求选配,目前最大可达250kgf)

  5) 温度设置:RT ~ 399℃

  6) 热压时间:1 ~ 99 s(可根据需要调节)

  7) 生产产能:250~300pcs/h

  8) 热压头尺寸: 100mm ×100mm (可根据客户需求定制)

  9) 机身尺寸:350mm(L)×400mm(W)×810mm(H)(且参考)

  10) 重量:约30Kg(且参考,配置不同会有差异)

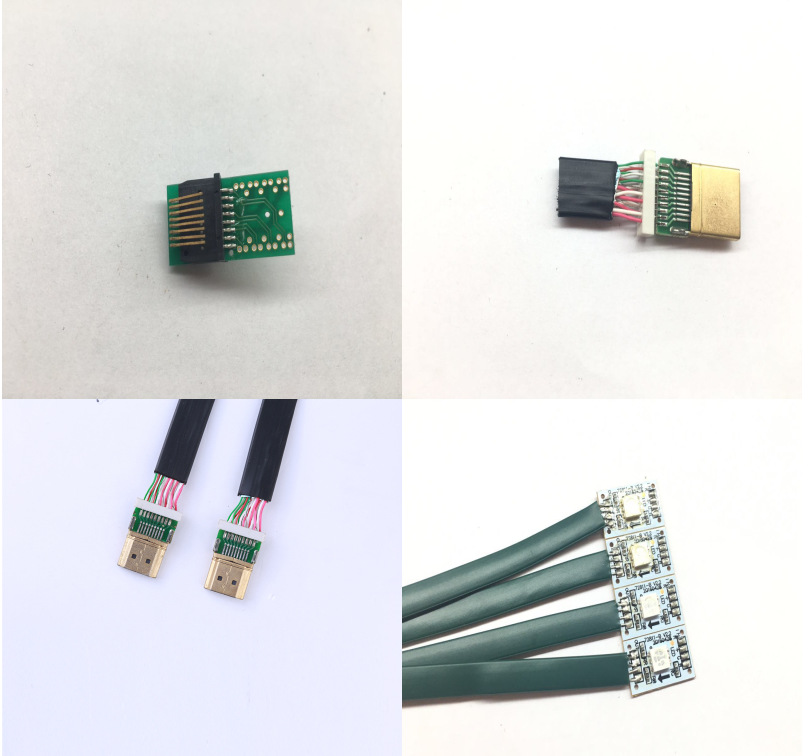

  小型热压机焊接案例

小型热压机焊接案例
小型热压机焊接案例

  热压机专业制造商-易拓自动化可提供实验室用小型热压机,塑胶热熔机、非标实验室定制热压机等。欢迎来访参观指导
