高频热压机

高频热压机

  高频热压机整套设备主要由脉冲热压焊电源和XYZ三轴平台组成。机器特点采用先进的段控控温系統,可灵活设置各段加温状态. 对温度、时间等参数能高精度地加以控制。
温控精度可以达到3%;动态响应快,温度曲线平稳;采用了高频逆变频率(4kHz),通电时间控制最小周期为0.25ms,采样毫秒级;液晶显示屏在焊接过程中显示温度曲线,显示各阶段的温度。焊接温度实时显示,便于品质管理;具有温度失常、监控值超限、网压超限

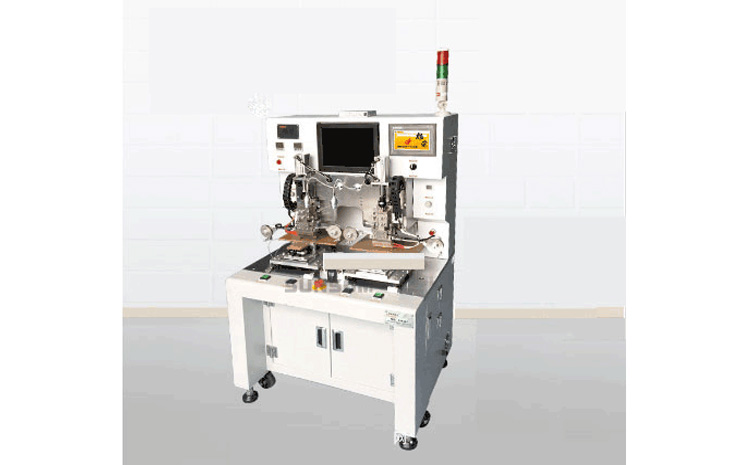

高频热压机产品图片
高频热压机产品图片

  1、高频热压机特点

  1.采用先进的段控控温系統,可灵活设置各段加温状态. 对温度、时间等参数能高精度地加以控制。温控精度可以达到3%;
  2.动态响应快,温度曲线平稳;采用了高频逆变频率(4kHz),通电时间控制最小周期为0.25ms,采样毫秒级;
  3.液晶显示屏在焊接过程中显示温度曲线,显示各阶段的温度。焊接温度实时显示,便于品质管理;
  4.具有温度失常、监控值超限、网压超限、过热等故障诊断与报警功能。
  5.两段加热设定,带温度缓升缓降功能,时间宽范围设定(0-99s),适用复杂焊接过程需要。
  6.升温迅速稳定,局部瞬时加热方式能良好地抑制对周围元器件的热影响。
  7.热电偶的闭环在线反馈控制提高温控的精确度。

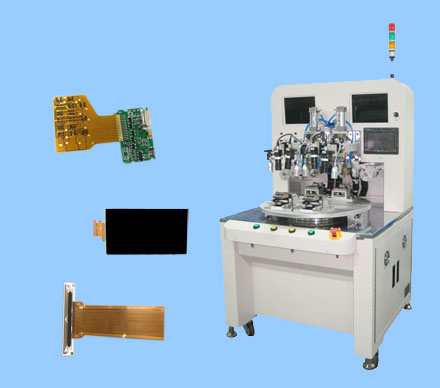

高频热压机器操作面板
高频热压机器操作面板

  XYZ三轴自动平台运动机构

  步进电机平台:
  重复精度:±0.03mm
  型号:T331P 三轴平台
  X*Y*Z行程:300×300×100mm
  最高速度:X轴、Y轴、Z轴均达500mm/秒
  滑台马达:步进电机:57BYGH350B-03 驱动:tzdrv201
  传动机构: 高钢性线性滑轨:上银15mm
  编程界面:中文教导器
  控 制 器:SONSANG_TC-201
  系统的存储容量:32M
  电 源:220VAC,50HZ,500W
  整机重量:80Kg

 脉冲热压焊电源基本技术参数

型号 ET-02
输入电压(V) 220V +10% -10% 50Hz
额定功率(kVA) 6
负载持续率(%) 20
温度设定范围(℃) 50-600
逆变频率(kHz) 4
加热阶段 2
温度缓升缓降控制
存储焊接规范数 20组
温控精度(%) ±3%
产品最大尺寸(MM) 80
热电偶 E型或K型可选
热压头冷却方式 风冷
压力范围(N) 10-50
焊头行程(MM) 5-50
加热电源外形尺寸(mm)(L*B*H) 435*185*320
加热电源重量(kg) 20.5 kg

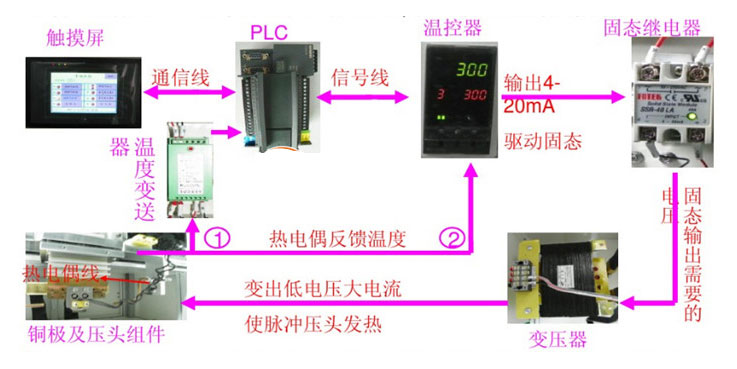

高频热压机工作原理图
高频热压机工作原理图

 高频热压机技术优势:

  高频热压机和普通脉冲热压焊机的区别
  脉冲热压焊机的最核心的因数:焊头温控精度(设定焊头温度的精确性)
  温控精度影响主要因数:加热电流控制精度+热电偶反馈温度速度
加热电流控制精度+热电偶反馈温度速度
  高频热压机 普通脉冲热压焊机
加热电流控制精度 电流直流输出,采用了较高的逆变频率(4kHz),一个周波0.25毫秒,比通常交流焊机的20ms提高80倍,控制精度明显提高。
     有电网电压补偿功能,电压波动影响小。
工频交流,频率50HZ,一个周波20毫秒。受电网电压不稳定影响,电压收到波动影响较大,不能很好控制电流。
热电偶反馈温度速度
     (采样速度)
1毫秒内 一般都是几十毫秒以上
温度上升速度 温度上升速度快,并能保证温控精度,避免对周围器件的损害。 温度上升速度较慢,焊接时间需更长,容易损害周围元器件。
虚焊 虚焊率相当低 虚焊率较高
焊头寿命 焊头寿命损耗小,焊头寿命较长 焊头寿命损耗大,焊头寿命较短
温控精度 正负3% 偏差较大

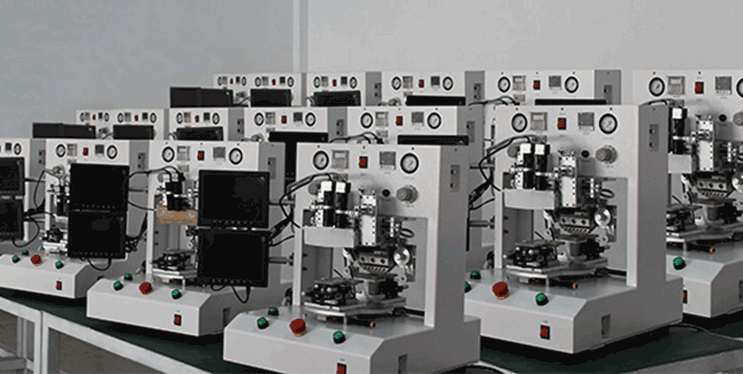

热压机现货展示
  热压机专业制造商-易拓专注于焊接电源,精密点焊机,脉冲热压机。核心产品高频点焊机、脉冲热压机在国内享有盛誉,逆变点焊电源在自动化焊接中大量配套使用。我们愿为您寻找最佳焊接解决方案,公司设有工艺实验室,欢迎前来试样。
