液晶屏热压机

液晶屏热压机

  液晶屏热压机又叫FPC焊接机,脉冲热压焊接机,是针对于SMT生产上使用的一种设备,主要针对于FPC,LCD液晶屏,斑马纸的电子类产品的热压焊接,现在行业内又拓宽了一个新项目,那就是HDMI数据线的热压焊接并得到良好的使用效果。

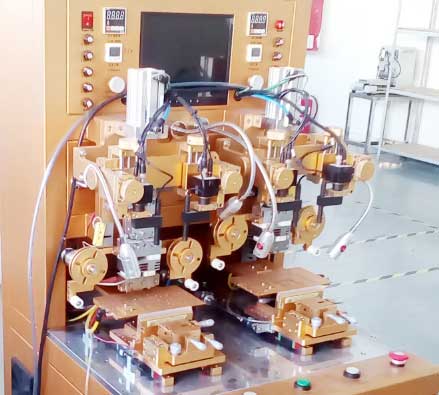

液晶屏热压机图片
液晶屏热压机图片

  液晶热压机产品特点

  1、PLC控制系统,脉冲加热方式,配合钛合金热压头,实现快速升温。

  2、彩色触摸屏LCD显示输入,中文菜单,所有参数设置浏览简洁直观。

  3、采用两组、四个压头上下加热,双工位设计,在产品压接的同时可对待压接产品进行对位,提高生产效率。

  4、大型载料平台,步进马达驱动,可预设多个IC位置,平台自动移动到待压位置。

  5、高放大倍数下对位方式摄像系统,确保产品清晰对位。

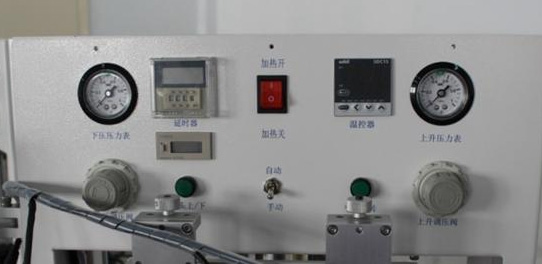

液晶热压机操作面板

  6、软件功能强大,完善系统调试,自动检测故障及报警功能。

  7、产品用途适用于12-80英寸TFT面板的TAB工艺,FPC与LCD或PCB板组合压接。

  9、因应不同产品,升温速度可供调选

  10、特种材料焊接头,确保产品受压平均

  11、备有真空功能,调节对位更容易

  12、温度数控化,清楚精密

  13、备有数字式压力计,可预设压力范围

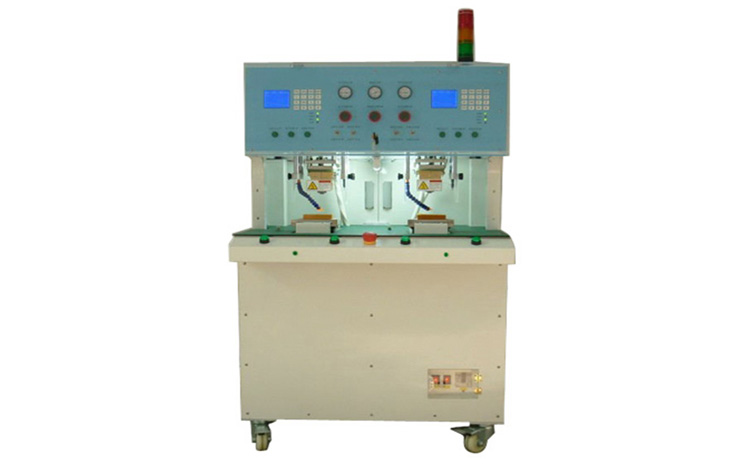

液晶屏热压机细节图

  液晶热压机技术参数

  1、电源:AC220V±10%, 50Hz, 4500W

  2、工作环境:10-60℃, 40% ~ 95%

  3、工作气压:0.5 ~ 0.7Mpa

  4、焊接压力:5 ~ 28Kgf

  5、升温设置:一段到四段

  6、温度设置:RT ~ 399℃

液晶屏热压机细节图

  7、热压时间:1 ~ 99 s

  8、热压精度:pitch 45um

  9、生产产能:35s/TAB or COF

  10、热压头尺寸: MAX 60 ×8mm

  11、机身尺寸:1508mm(L、×1245mm(W、× 1483mm(H)

  12、重量:约 300Kg

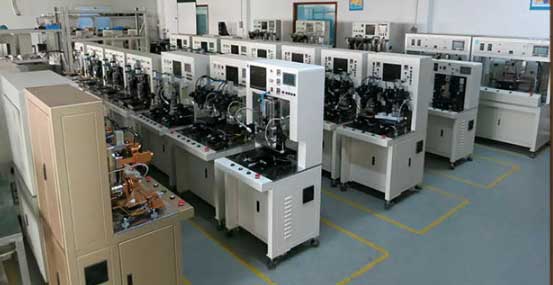

液晶屏热压机展厅

  脉冲焊接机优点:

  脉冲热压机主要应用在不能使用正常SMT+回流炉进行焊接的器件进行焊接操作,而使用烙铁进行焊接时容易出现焊接外观不一致、不平整,容易出现虚焊以及容易焊坏产品。

  脉冲热压机则不同于恒温烙铁,脉冲热压机在通电瞬间即可达到所要温度,而一旦焊头两端不加电压,瞬间即可达到室温;而且焊头平整,所以焊接出来的外观平整一致,极少出现虚焊不良。

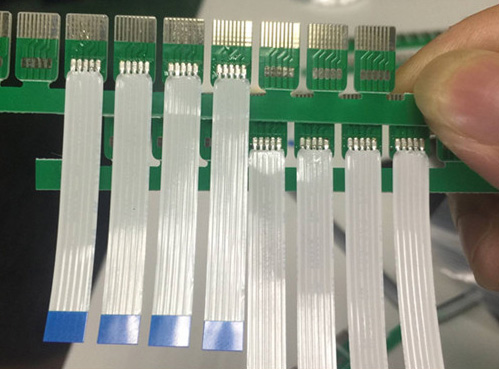

脉冲焊接加工产图片

  液晶屏热压机作用:

  脉冲热压机应用在以下产品生产工艺中:USB排线焊接、软排线FFC与软性线路板FPC或硬性线路板PCB的焊接以下产品生产工艺中:

  1、USB排线焊接、软排线;

  2、FFC与软性线路板FPC或硬性线路板PCB的焊接;

  3、TCP与线路板PCB或软性线路板FPC之间的焊接;

  4、软性线路板FPC与线路板PCB之间的焊接等。

热压机焊接液晶屏产品图片

  公司发展至今,具有多年研发、生产经验及生产能力,拥有长期致力于自动控制产品,研究及软件編程的技术人员和销售团队。公司主要产品有:PCB分板机,PCB曲线分板机,FPC冲床分板机,脉冲热压机,恒温热压机,及其他非标自动化设备,并取得成就。产品远销各地,欢迎来电咨询.
