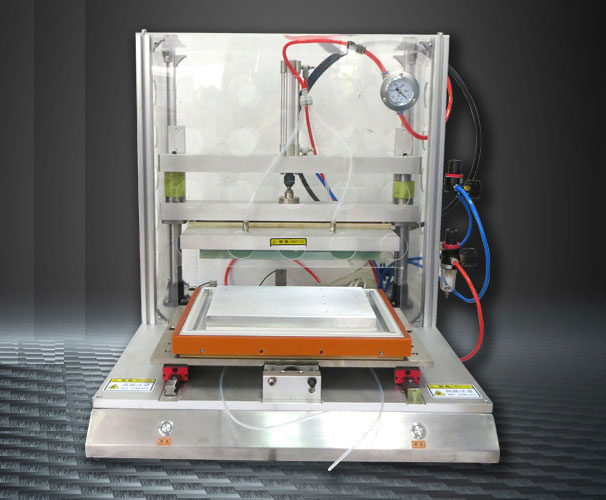

恒温热压机描述: 恒温热压机 非常适合ACF,斑马纸的焊接运用领域:适用于HSC与PCB,LCD与HSC,金属机売定型等热压
恒温热压机温控原理
恒温热压机温控系统采用的是PID恒温控制技术。PID调节器是一种线性调节器,这种调节器是将设定值r(t)与输出值c(t)进行比较构成控制偏差e(t)=r(t)-c(t)。将其按比例、积分、微分运算后,并通过线性组合构成控制量,如图所示,所以简称为P(比例)、I(积分)、D(微分)调节器。
一 实验室恒温热压机的特点:
温度恒定:恒温是热压机温度控制采用的是PID运算控制温度控制温度曲线稳定平滑,抑制温度突波的发生:减少了温度不稳定对产品质量的影响。
采用PLC编程控制:控制动作准确稳定抗干扰能力强,确保在较复杂的条件下也能正常工作。
操作简单:控制面板全按钮式控件,面板简洁只需很段时间即可学会调机与维护。
具有温度失常故障诊断功能。当温度低于或高于设定的温度范围时工作循环将被禁止,以确保因温度异常而产生不良品,尤其是开机等待时温度未到达而引起热压不良。
体积小:小巧的外观尺寸节约了空间站用,。
升温迅速稳定:450W发热芯确保开机到达工作温度时间在叫短时间内完成。
作业效率高
小型恒温热压机结构视图及说明

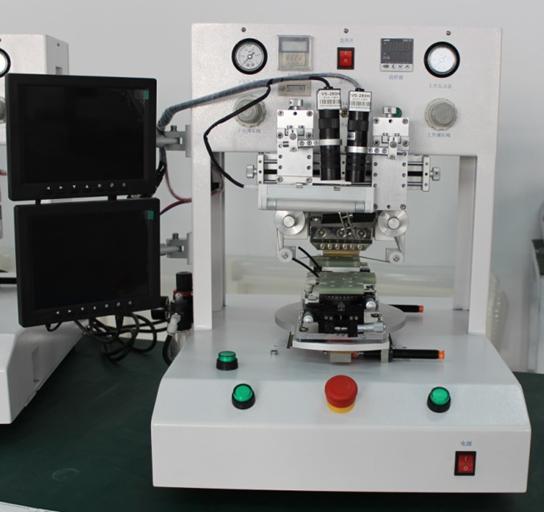

实验室恒温热压机结构视图
1、控制面板
2、CCD调整模块
3、CCD :用于拍摄产品图像
4、光源:用于CCD拍摄时光照补偿,光源位置可调
5、硅胶带送料模块
6、治具模块:用于产品定位和调整(根据产品热压制程确定)
7、转盘:用于工位切换
8、电源开关:接通或关断机台电源
9、显示器:用于实时显示CCD拍摄的图像
10、3点组合:用于机台总气的滤水、调压和给油

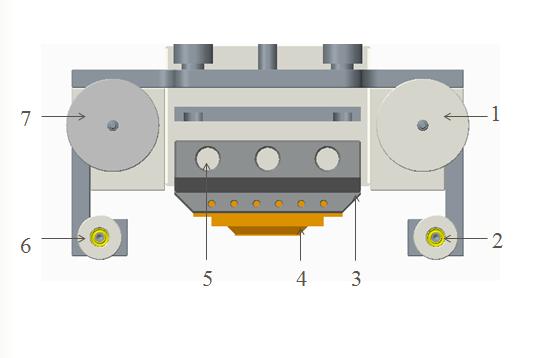

热压机压头视图及说明
1、 收带轮:收集废旧硅胶带
2、 硅胶带导轮:为硅胶带导向
3、 发热块:为热压头提供均匀稳定的热量
4、 热压头:为产品压接提供足够的热量
5、 发热芯:为发热块提供热源
6、硅胶带导轮:为硅胶带导向
7、送带轮:存储和提供新的硅胶带
小型恒温热压机操作面板视图及说明

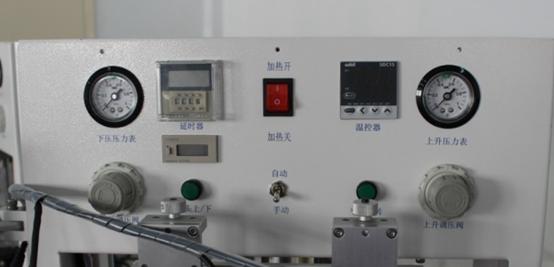

小型恒温热压机操作面板视图
1、延时器:产品热压时间设定
2、加热开关:控制发热芯是否加热
3、温控器:热压温度机范围设定
4、上升压力表:显示压头上升气压
5、上升调节阀:调节压头上升气压
6、平台旋转:按一次转盘旋转一次(7为手动状态时有效)
7、手动/自动:手动自动切换
8、压头/上下:热压头上升下压切换(7为手动状态时有效)
9、下压调节阀:调节压头下压气压
10、计数器:产品计数
11、下压压力表:显示压头下压气压
恒温热压CCD调节模块视图及说明

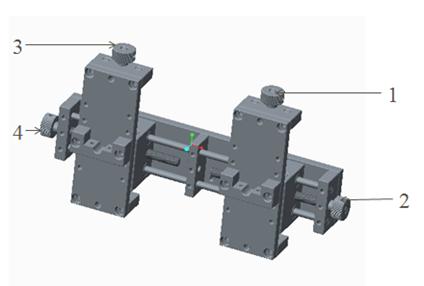

恒温热压CCD调节模块视图及说明
1、 右CCD高度旋钮:调节右侧CCD高度
2、 右CCD平移旋钮:调节右侧CCD左右位置
3、 左CCD高度旋钮:调节左侧CCD高度
4、 左CCD平移旋钮:调节左侧CCD左右位置
1、6电源线、气线
2、机器的特点
二 热压机设备的规格
设备规格参数与配置
配 件 |
电子元器件 |
温度控制器 |
日本山武SDC15数显温控器 |
时间控制器 |
日本欧姆龙 |
||
固态继电器 |
台湾阳明 |
||
PLC |
台湾台达 |
||
电源 |
台湾铭伟 |
||
CCD |
维视 |
||
热电偶 |
英国OMEGA-K型 |
||
结构配件 |
机架结构 |
3mm钣金架构 |
|
外壳封板 |
钣金喷涂 |
||
热压头稳定部件 |
4导柱平衡 |
||
热压头 |
紫铜 |
||
推力轴承 |
日本NSK |
||
热压治具 |
铝合金,FR4 |
||
气动配件 |
压头气缸 |
台湾亚德客迷你气缸 |
|
转盘气缸 |
台湾亚德客旋转旗杆 |
||
压力调节 |
日本SMC精密调压阀 |
||
压力指数 |
日本SMC压力表 |
||
电磁阀 |
台湾亚德客电磁阀 |
||
三点组合 |
台湾亚德客三点组合 |
||
技 术 规 格 |
产品规格 |
温度范围 |
0℃~399℃ |
温度精度 |
±5℃ |
||
压力范围 |
Min. 0.5~Max31.2kgf(Stop0.01 kg/cm2) |
||
压头尺寸 |
80x23x8(可依据客户要求调整) |
||
压头水平 |
±5um |
||
热压时间 |
1~100秒 |
||
产品平台尺寸 |
60mmx60mm,50mmx60mm |
||
产品固定方式 |
模具固定加真空吸附 |
||
热压精度 |
X:±0.1mm 、Y:±0.1mm |
||
加热方式 |
恒温式加热 |
||
升温段数 |
1段 |
||
程序存储 |
1组 |
||
平台调节方式 |
平台设有调整块8螺丝协助微调 |
||
温度保护 |
温度异常时关闭自动工作循环 |
||
作业安全保护 |
双按键启动操作/紧急停机 |
||
动作保护 |
软件动作互锁 |
||
作业环境 |
适用于任何级别厂房 |
||
气管规格 |
¢8MM |
||
供给气源 |
0.45~0.7Mpa(干燥气源) |
||
电源规格 |
AC220V 50/60Hz±10% |
||
额定电流功率 |
3A660W |
||
尺寸与重量 |
设备重量 |
75KG |
|
外型尺寸 |
(L)540mm*(W)460(730显示器)mm*(H) 600mm |
||
随机配件 |
气管 |
3M快速接头1套 |
|
压头 |
1个(根据产品订做) |
||
夹具 |
1套(根据产品订做) |
||
内六角 |
1套 |
||
技术资料 |
指导说明书 |
1份 |
运用领域
适用于HSC与PCB,LCD与HSC,金属机売定型等热压
