LCD背光触摸屏电路焊接热压机

LCD背光触摸屏电路焊接热压机

  LCD背光触摸屏电路焊接热压机可实现各种LCD背光屏、触摸屏的FPC焊接,广泛应用于FPC与PCB焊接,极细同轴线焊接,LCD背光屏的FPC焊接,各种高要求塑料铆接等。LCD触摸屏电路FPC脉冲热压机 可非标定制

LCD背光触摸屏电路焊接热压机

  LCD背光触摸屏电路焊接热压机

  LCD背光触摸屏电路焊接热压机 LCD触摸屏电路FPC脉冲热压机 可非标定制,此款机器可实现各种LCD背光屏、触摸屏的FPC焊接。

  运用范围:

  FPC与PCB焊接,极细同轴线焊接,LCD背光屏的FPC焊接,各种高要求塑料铆接等。适用于高密度FPC与Sensor邦定的生产工艺中

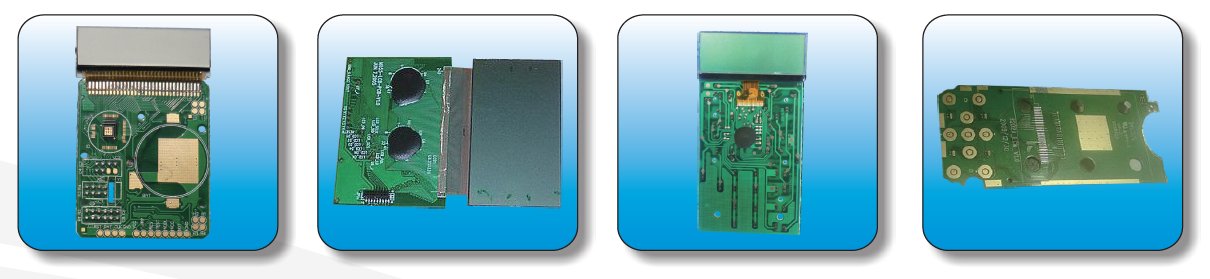

焊接热压机加工产品展示

  焊接热压机加工产品展示

  热压机器优势:

  1:采用PLC控制系统,脉冲加热方式,钛合金压头,温度准确控制。

  2:7寸彩色触摸屏LCD显示输入,中文菜单,所有参数设置浏览简洁直观

  3:双头双夹具,效率大幅提升。操作简单,功能强大

  4:双脉冲电源控制,相当于1人次操作2台机器,可同时焊接不同的产品,可节省人工及机器的成本。

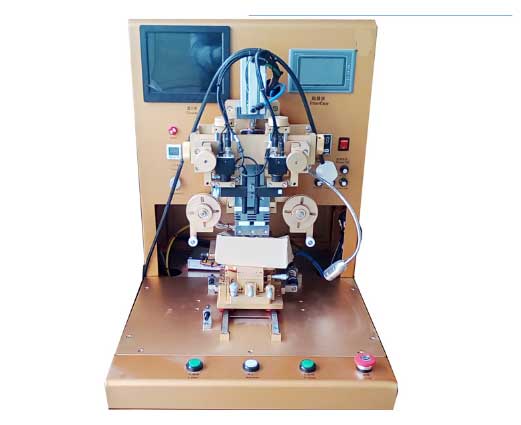

热压机图片

  热压机图片

  5:伺服电机模组操控,可一次摆放多个产品,依次焊接,焊接位置得到精准控制,焊接效率又一次质的飞越。

  6:放料、焊接、取料三个工位、平台旋转工作方式,只需人工放料,自动完成焊接和取料至流水线上。

  7:双压头,单个夹具一次可放两件产品一起压接,提升工作效率。

  8:两路上对位摄像系统,方便查看产品放置位置,确保压接品质。

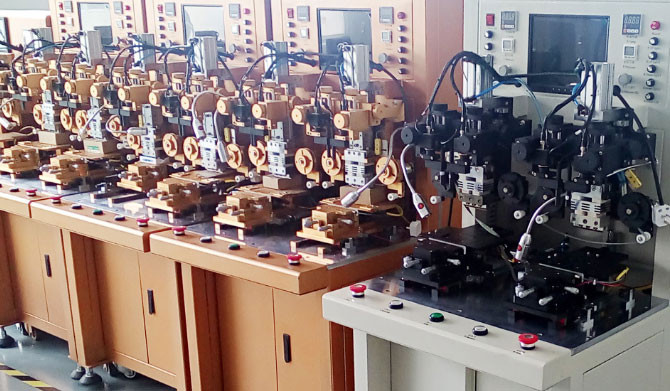

恒温热压机展厅

  恒温热压机展厅

  焊接热压机技术参数

  1) 加热方式:脉冲加热

  2) 温度显示:实时温度曲线显示、热压参数值显示两种选择

  3) 温度设定范围:RT--- 450℃(每一设定Step 1 ℃)

  4) 温差精度:±5℃

  5) 热压时间:1 --- 99 秒

  6) 压接压力:Min 0.5 --- Max 20 ㎏f

  7) 工件固定方式:模具固定加真空吸附

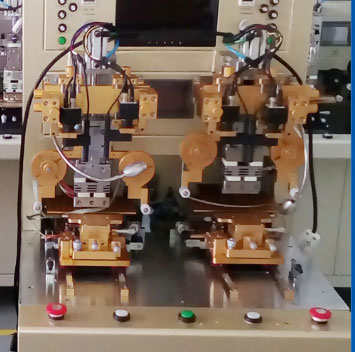

脉冲热压机焊接机

  脉冲热压机焊接机

  8) 工作方式:可选择手动、自动模式

  9) 热压头平整度:±5µm(采用感压纸测试)

  10) 生产效率:约12s/2pcs (具体与实际产品生产工艺有关)

  11) 适用产品尺寸:2--7寸

  12) 热压精度:±0.06mm

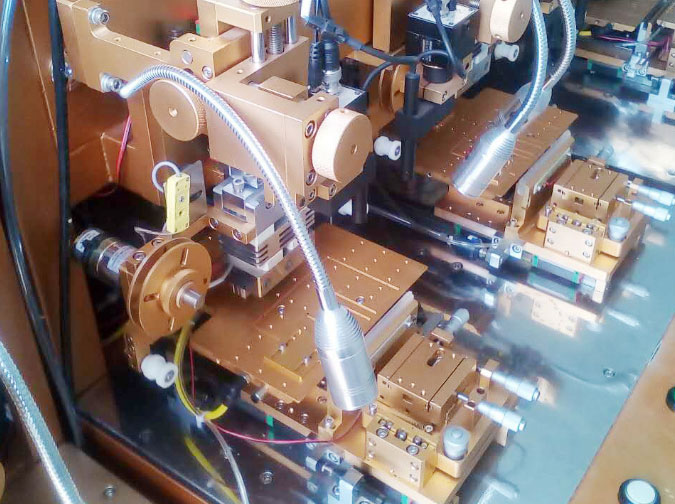

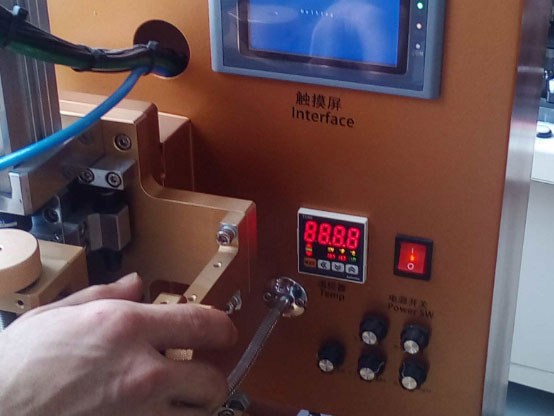

脉冲热压机细节展示

  脉冲热压机细节展示

  13) 工作气压:0.5 — 0.7Mpa

  14) 主电源规格:AC 220V±10%,50Hz,4500W

  15) 外观尺寸(约):1400mm(L)×1200mm(W)×1800mm(H)

  16) 机身重量(约):650kg
