全自动热压焊接机解决方案:电池保护板的焊接,现有焊接方式主要还是以人工烙铁焊锡为主。烙铁焊锡焊接存在焊接效率慢,耗锡量大,需要熟练操作工,人工成本高等弊端。烙铁焊锡也存在不良率较高的问题,存在虚焊,连锡,气泡等问题。电池保护板电子线焊接热压机就可以解决以上弊端,已经成为欧美客户的特别工艺要求。
1、焊接效率快,5秒钟完成一次焊接;
2、焊接稳定、一致性好,没有虚焊;
3、不需要熟练员工,一般员工就能操作;

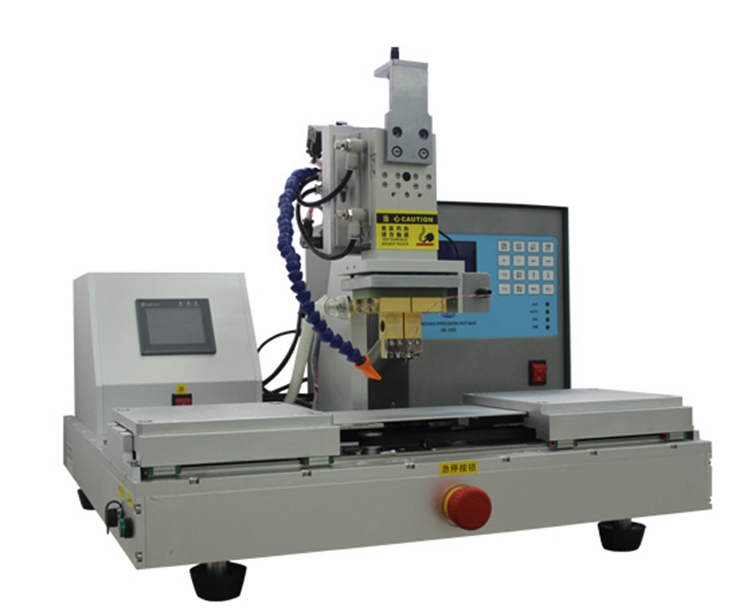

电池保护板热压机图片
1、马达驱动左右双工位自由切换,控制灵活,平台稳定性好。
2、升温迅速稳定、局部瞬时加热方式能良好地抑制对周围元件的热影响。
3、机架由PLC+触摸屏控制,控制稳定操作人性化。自带多种作业模式方便选择与调整。
4、焊头压力由气缸控制焊接压力,焊接压力、焊接时间、焊接温度可精确调节。可以做到3~27kg

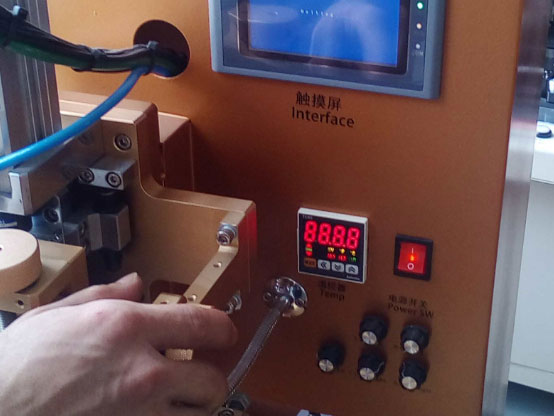

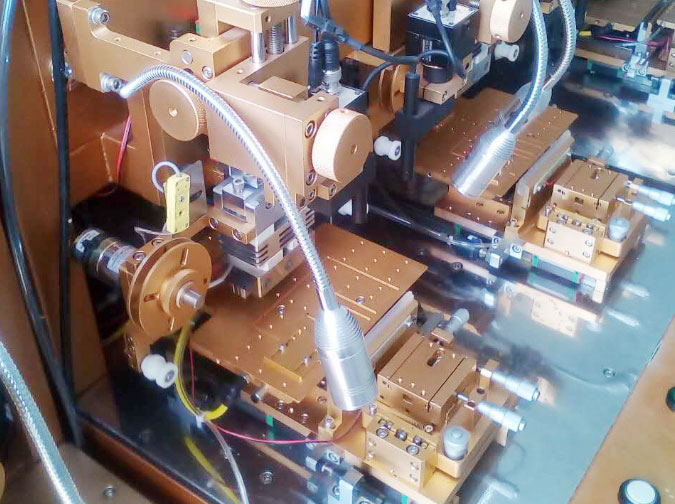

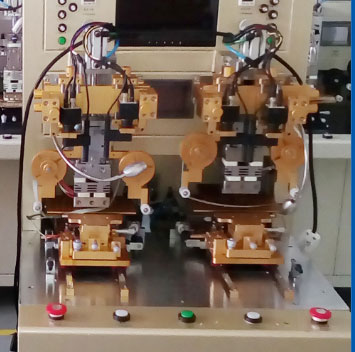

电池保护板热压机细节图
5、可选配钛合金型或钼合金型夹头一机多用物超所值。
6、比较适合笔记本、手机等电池保护电路焊接等。
7、加压时通电加热和断电冷却同时进行、防止了结合部浮起、虚焊。最适合于柔性材、线材的热压焊、焊锡焊接及树脂粘结。
8、热电偶的闭环在线反馈控制提高温度的精确度,温控精度在3%左右。
9、多个焊点一次完成,效率高、一致性好、焊接强度高、焊点美观、操作简单。
10、10万次的焊头寿命,为贵客户创造价值.
机型 | DY-6070 |
工作电压 | AC220±10%50HZ |
额定功率 | 150W |
下压动作 | 气缸驱动 |
配用脉冲主机 | 1kAV(标配)、2KAV或3KAV |
焊头安装个数 | 1个 |
工位数量 | 2个 |
工位移动方式 | 双马达独立驱动 |
工位重复精度 | ±0.1mm |
夹头类型 | 钼合金(标配)或钛合金 |
压力调节方式 | 气压调节 |
送锡方式 | 无 |
架设形式 | 桌上型 |
热压头冷却方式 | 风冷 |
PLC控制 | 有 |
触摸屏控制 | 有 |
CCD放大及数量 | 无 |
外形尺寸(mm)L*W*H | 600*700*550 |
重量 | 42kg |

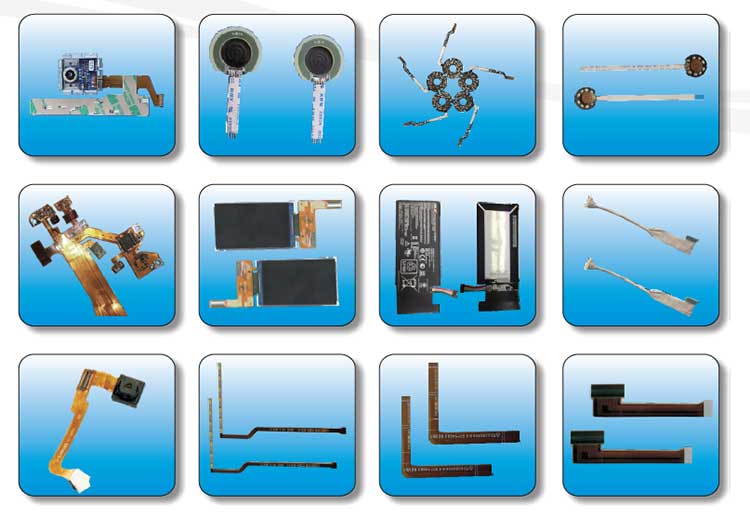

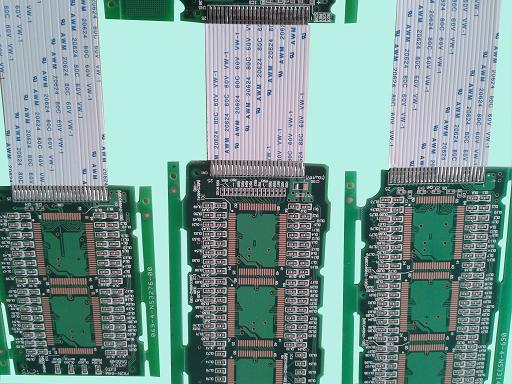

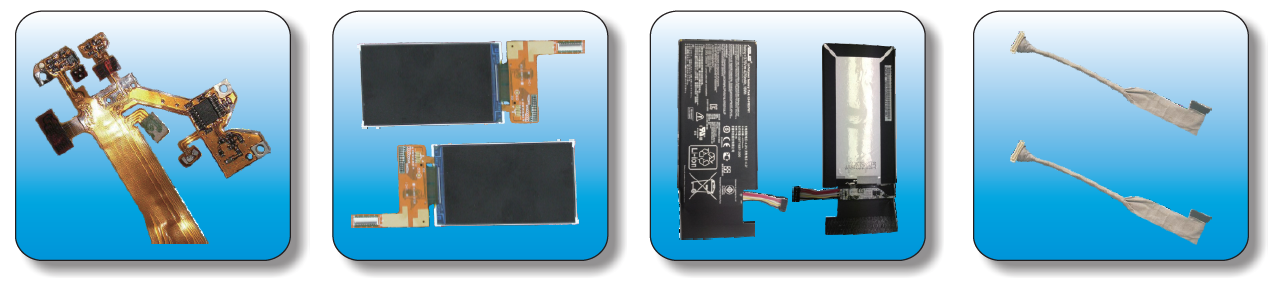

1、 LCD、PDP手机等电子产品的柔性线路板的热压焊接,焊锡焊接
2、 HDD线圈,电容,电机,传感器等的漆包线的焊锡焊接
3、 电脑等通信机器内的线缆,并行口的焊锡焊接。
4、 数码相机、打印机、小型相机等的树脂热压结合
5、 微波元件内部的金线热压结合
6、 数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接
7、 ACF热压接

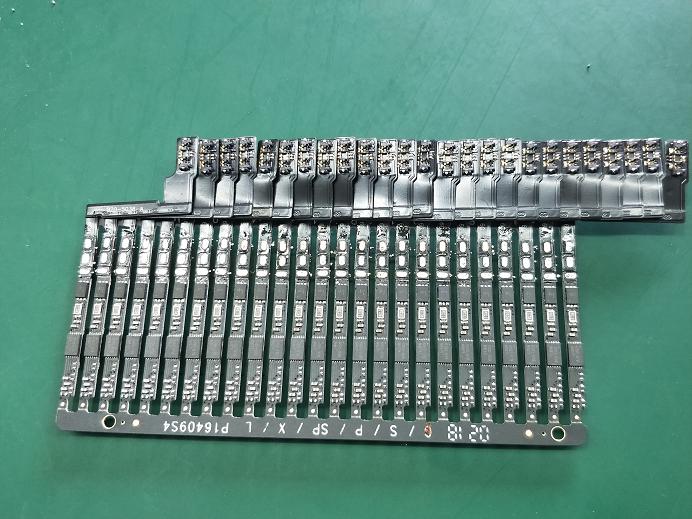

8、笔记本、手机等电池保护电路焊接等
