树脂热熔接机原理:利用脉冲电流流过钼、钛等高电阻材料时产生的焦耳热去加热焊接的方式。焊头下压住塑胶铆钉,焊头瞬时升温(1秒钟),焊头的温控精度可以控制在3%内,焊头热量作用于塑胶铆钉,热熔,塑胶铆钉产生“蘑菇”状,冷却(1-3秒钟),焊头抬起,焊接完成。

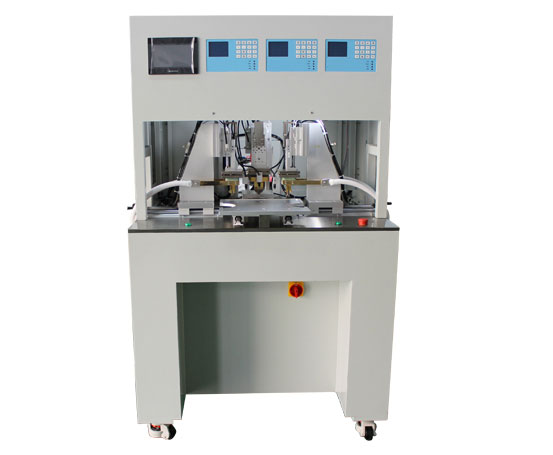

树脂热熔接机图片
一:树脂热压机产品描述:
冷却功能:在树脂凝固状态后结束,所以可以实现没有树脂抽丝的稳定焊接。
温度反馈功能:可以抑制环境和时间变化引起的温度变动。根据温度反馈实现稳定的焊接。(不会发生超声波焊接时的树脂溅射、龟裂。)
冷却功能:在树脂凝固状态后结束,所以可以实现没有树脂抽丝的稳定焊接。
使用在各种塑胶模的塑胶柱热熔、热熔胶和螺母加热埋入工艺。

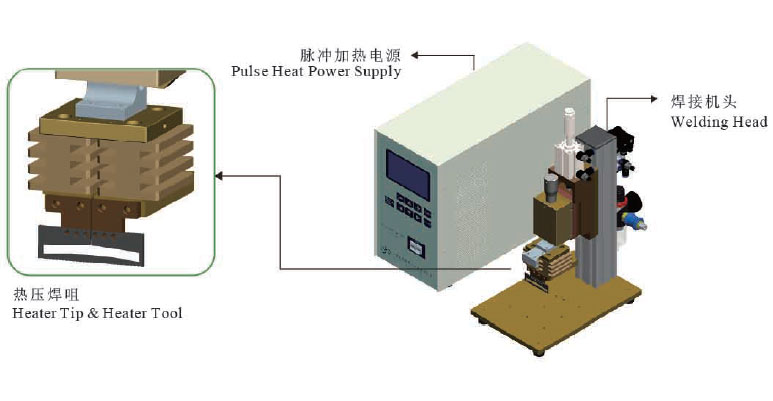

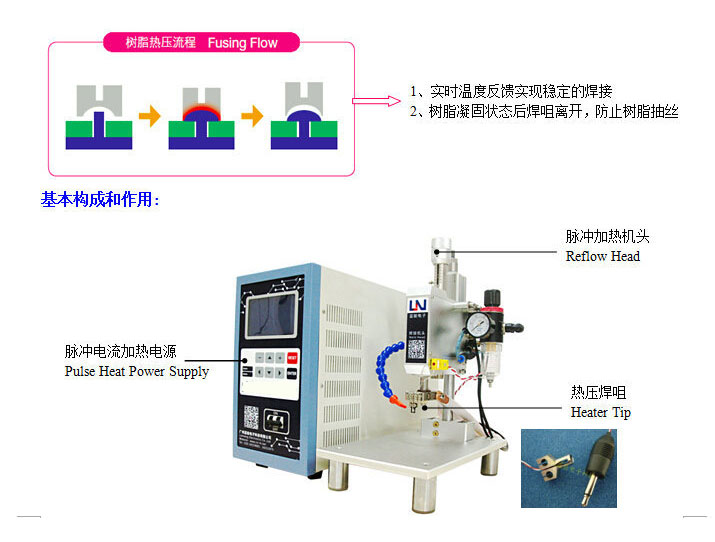

树脂热熔接机原理图
焊接特点:
1、焊头的温度可瞬时升温,温度控制精确,在3%以内;
2、压力能够精确控制;
3、铆钉底部不会破损碎裂。
4、可以实现自动化操作,可以一次焊接几个点。
二:塑料热压机器的特点:
1、采用先进的段控控温系统,可灵活设置各段加温状态。对温度、时间等参数能高精度地加以控制。
2、升温迅速稳定、局部瞬时加热方式能良好地抑制对周围元件的热影响。
3、加压时通电加热和断电冷却同时进行、防止了结合部浮起、虚焊。
4、显示各阶段的温度。
5、热电偶的闭环在线反馈控制提高温度的精确度,温控精度在3%左右。

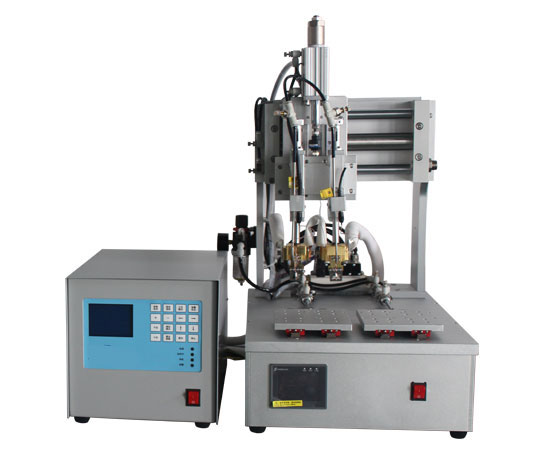

树脂热压机产品特点图
6、焊接压力、焊接时间、焊接温度可精确调节。
7、可存贮20组焊接参数更换产品时非常方便。
8、多个焊点一次完成,效率高、一致性好、焊接强度高、焊点美观、操作简单。
9、10万次的焊头寿命,为贵客户创造价值.
适用范围:极细塑胶铆钉的铆接焊接,不适合采取超音波技术的塑胶钉铆接焊接。

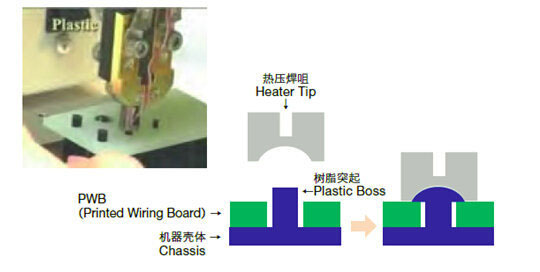

塑胶铆钉的铆接焊接示意图
树脂热压机规格参数:
型号 | TOP-202 | TOP-203 | TOP-204 |
输入电压(V) | 220V | 220V | 3~380V |
负载持续率(%) | 20 | 20 | 20 |
额定功率(kVA) | 6 | 10 | 12 |
温度设定范围(℃) | 50-600 | 50-600 | 50-600 |
逆变频率(kHz) | 4 | 4 | 4 |
加热阶段 | 2 | 2 | 2 |
温度缓升缓降控制 | 有 | 有 | 有 |
存储焊接规范数 | 20组 | 20组 | 20组 |
外形尺寸(mm)(L*B*H) | 435*185*320 | 435*185*320 | 460*400*300 |
重量(kg) | 15 | 20 | 33 |
热压机应用产品:
适用于热铆塑料类的产品外壳或零件,使塑料与塑料热粘合或塑料铆焊五金片件。广泛适用于热铆PDA、手机、钟表、微型塑料马达、继电器触点铜片、MP3、MP4、CD机、汽车门板、发动机盖、仪表台等等。可以一次同时铆合多个产品之使用。
更多关于气动热压机,脉冲热压机 的型号及技术要求,适合细工件热压焊接计算机液晶,电子玩具液晶模块电子产品液晶及班马片焊接,机壳铆接,多媒体音箱及大音箱喇叭网。请电话咨询:13714720278(微信同号)
