脉冲焊接机的工作原理及应用范围

脉冲焊接机的工作原理及应用范围

作者:邦企创源科技    来源:热压机专业制造商-易拓    发布时间:2019-07-16 08:58    浏览量:

  脉冲焊接机专业软板焊接 , 采用人机界面,触摸屏业示,因应不同产品,升温速度根据压焊头机器自动调校.特种材料焊接头,确保产品受压平均.采用伺服可调精密平台定位治具放采品,且备有真空功能,调节对位更容易.温度曲线数控化,清楚精密,曲有温度曲线图.厂家直销, 贴合机及非标自动化设备,质量过硬, 气动热压机,OGS热压机,品牌值得信赖.

  脉冲焊接机的工作原理

  1.升温;升温到焊接温度的时间应该可编程,以允许精确的加热率控制。脉冲焊接机当脆弱基板可容易地被太快的加热率损坏时,这个特性特别有用。对于大多数热电极一般的升温时间为 1.5~2 秒。

  2.回流 实际时间与温度可以在这个阶段编程控制。理想地,可编程时间为 0.1 秒递增,温度为一度的递增。通常,对于用直接热电极接触到零件的开放式焊点,温度设定点为 280~330°C。虽然正常的焊锡在180°C回流,热电极必须设定更高,因为热传导损失。一个典型的单面电线将要求 330~400°C,由于在Kapton材料内的温度损失。用最少的时间和温度来达到所希望的焊接点,以减少零件对热的暴露和损坏的机会。

  3.冷却 冷却是一个可编程温度,在这一点,控制器将驱动头到上面的位置。这个温度将设定到刚好在焊锡的固化温度之下。因此,只要焊锡变成固体,过程即终止,焊点形成。冷却过程可用强制空气冷却来缩短。电源供应可编程来触发一个继电器,这个继电器是控制回流阶段结束时的空气流动和迅速冷却焊接点与热电极。脉冲焊接机因为多数连接都有相对高的散热,焊锡的温度比测量的热电极的温度较低,甚至当使用冷却空气时。因此,在大多数情况下,释放温度可以设定在180°C,而没有机会碰到干焊点。

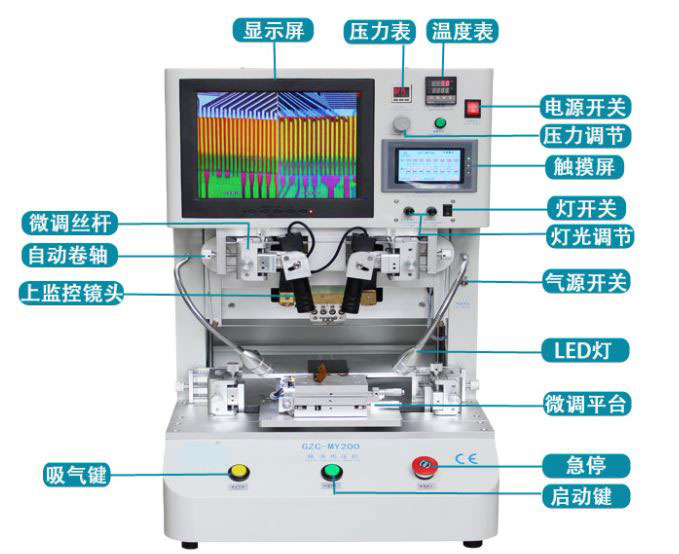

脉冲焊接机结构解析图
脉冲焊接机结构解析图

  热压焊接机的使用范围包括哪些产品?

  热压焊接机现在都叫热压机或者脉冲热压机之类的名称了。它的使用范围比较广泛啦。主要应用在手机、电阻电容触摸屏等电子产品生产应用上。例如FFC(硬排线)/FPC(软排线)热压焊接到PCB(电路板)上焊锡工艺;或者是压接到玻璃上ACF工艺

  应用范围:

  1、手机(手机屏FPC焊接到PCB上);(手机摄像头FPC焊接到PCB上)等;

  2、触摸屏(电阻触摸屏及电容触摸屏后段生产工艺中的FOG邦定工艺中被广泛使用);

  3、LCD PDP等电子产品的柔性线路板的热压焊接,焊锡焊接;

  4、HDD线圈,电容,传感器等的漆包线的焊锡焊接;

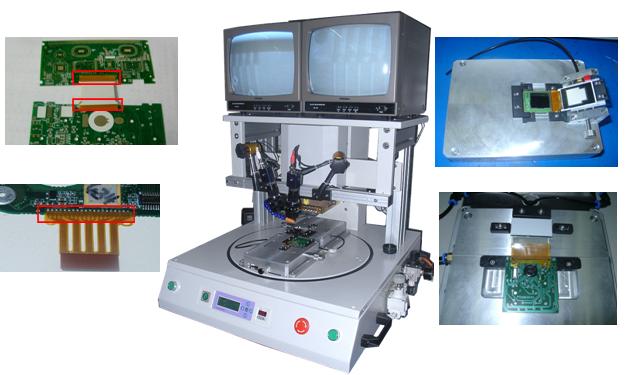

热压焊接机使用产品实拍
热压焊接机使用产品实拍

  5、通信机器内的线缆,并行口的焊锡焊接;

  6、小型相机等的树脂热压结合;

  7、微波元件内部的金线热压结合;

  8、数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接;

  9、ACF热压接等。

  10、电子显示产品大部分产品都是可以使用到的,范围较广泛。

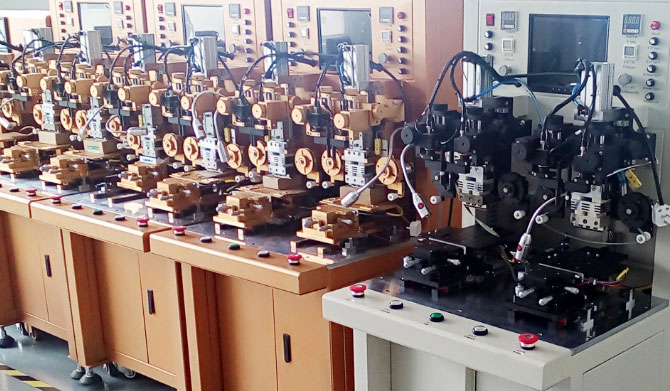

脉冲焊接机现货展厅
脉冲焊接机现货展厅

  专注生产热压焊接十年,服务国内外200+品牌客户,深受好评,主营:脉冲热压机、脉冲焊接机、FPC焊接机、FPC热压机、脉冲热压焊接.热压机广泛应用于手机,穿戴设备及触摸屏行业等,适用于ACF或焊锡工艺,可非标定制,欢迎咨询~
